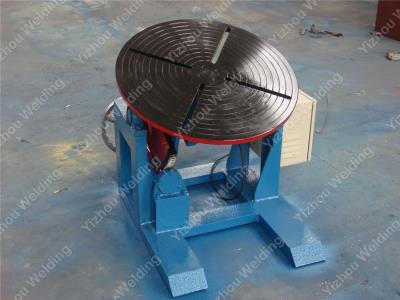

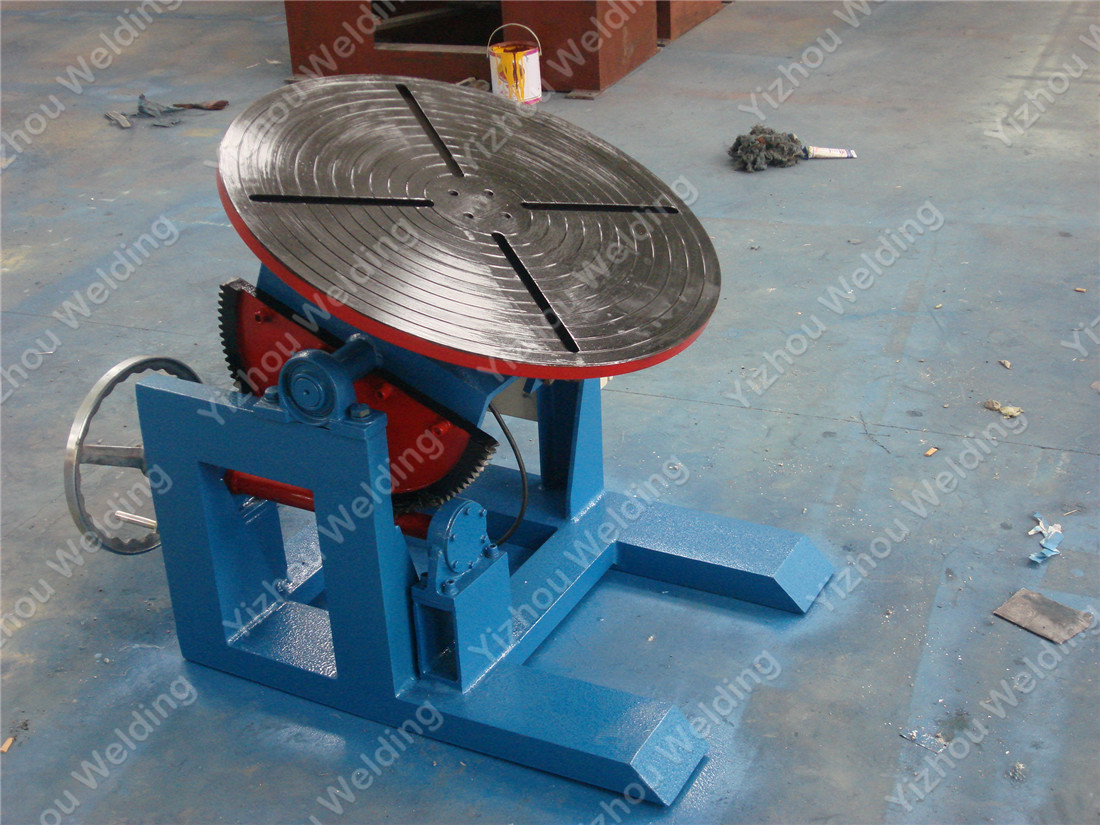

产品名称:标准焊接变位机
产品编号:
YZB-03S-1
YZB-03S-1
焊接变位机有侧倾式、升降式、头尾式、水平回转式、双柱式、双座式等多种形式,由工作台、回转机构、翻转机构,升降机构,电控系统等组成,通过工作台的升降、回转、翻转使工件处于最佳的焊接或装配位置,可与焊接机器人,焊接操作机,等配套使用。
由于工件存在偏心距和重心距的原因,对于工件较长或偏心较大的工件,应当选择稍大一点的型号,选择时请提供需加工工件的形状及重量,本公司会提出合适的方案作参考。
本公司可根据用户不同的要求,定制各种特殊变位机。
型号 | YZB-01S | YZB-03S | YZB-06S | YZB-12S | YZB-15S | YZB-20S | YZB-30S | YZB-50S | YZB-80S | YZB-100S | YZB-150S |
额定承重(t) | 0.1 | 0.3 | 0.6 | 1.2 | 1.5 | 2 | 3 | 5 | 8 | 10 | 15 |
回转速度(rpm) | 0.2-2 | 0.2-2 | 0.1-1.1 | 0.1-1.1 | 0.1-1.1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 |
翻转速度(rpm) | 手动 | ≈0.9 | ≈0.8 | ≈0.5 | ≈0.5 | ≈0.4 | ≈0.3 | ≈0.15 | ≈0.15 | ≈0.14 | ≈0.14 |
工作台直径(mm) | ¢400 | ¢600 | ¢800 | ¢1000 | ¢1000 | ¢1200 | ¢1400 | ¢1600 | ¢2000 | ¢2000 | ¢2200 |
最大偏心距(mm) | 100 | 150 | 150 | 200 | 200 | 250 | 250 | 250 | 200 | 200 | 200 |
最大重心距(mm) | 150 | 200 | 250 | 250 | 250 | 300 | 400 | 400 | 400 | 630 | 630 |
工作台翻转角度 | 0-120° | ||||||||||
回转电机功率(kw) | 0.18 | 0.37 | 0.37 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 3 | 4 |
翻转电机功率(kw) | / | 0.37 | 0.55 | 1.1 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 |
90°是回转直径(mm) | ≤600 | ≤1000 | ≤1500 | ≤1600 | ≤1700 | ≤1900 | ≤2300 | ≤2600 | ≤3000 | ≤3100 | ≤3400 |
调速方式 | 变频调速 | ||||||||||
手控盒 | 提供 | ||||||||||
脚踏开关 | 提供 |
