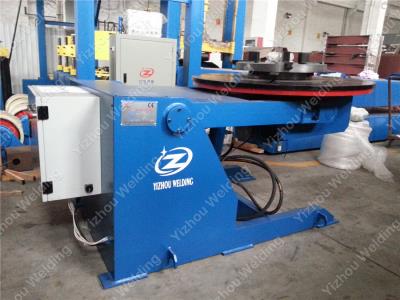

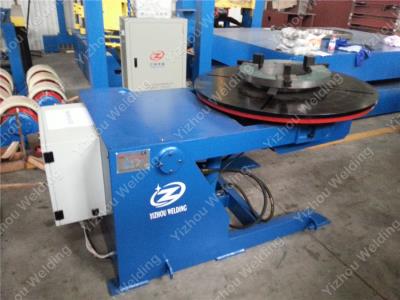

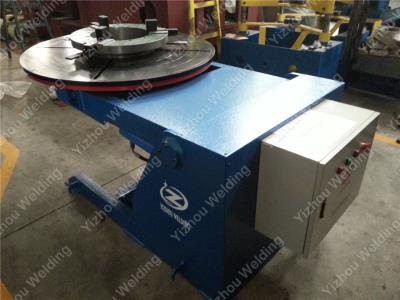

产品名称：液压升降变位机
产品编号：
YZB-20HL
YZB-20HL
焊接变位机有侧倾式、升降式、头尾式、水平回转式、双柱式、双座式等多种形式，由工作台、回转机构、翻转机构，升降机构，电控系统等组成，通过工作台的升降、回转、翻转使工件处于最佳的焊接或装配位置，可与焊接机器人，焊接操作机，等配套使用。
由于工件存在偏心距和重心距的原因，对于工件较长或偏心较大的工件，应当选择稍大一点的型号，选择时请提供需加工工件的形状及重量，本公司会提出合适的方案作参考。
本公司可根据用户不同的要求，定制各种特殊变位机。
型号 | YZB-10HE | YZB-20HE | YZB-40HE | YZB-60HE | YZB-80HE | YZB-100HE | YZB-150HE | YZB-200HE |
额定承重(t) | 1 | 2 | 4 | 6 | 8 | 10 | 15 | 20 |
回转速度(rpm) | 0.12-1.2 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
翻转速度(rpm) | 0.29 | 0.25 | 0.2 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 |
工作台直径(mm) | ￠900 | ￠1200 | ￠1400 | ￠1500 | ￠1600 | ￠1800 | ￠2000 | ￠2200 |
最大偏心距(mm) | 150 | 150 | 150 | 120 | 200 | 200 | 200 | 200 |
最大重心距(mm) | 350 | 350 | 350 | 350 | 400 | 630 | 630 | 630 |
工作台翻转角度 | 0-135° | 0-135° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
回转电机功率(kw) | 1.1 | 1.1 | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 |
翻转电机功率(kw) | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |

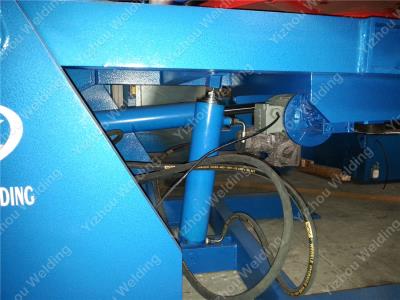

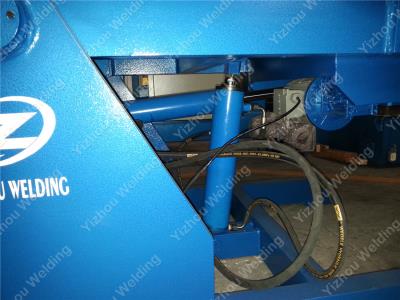

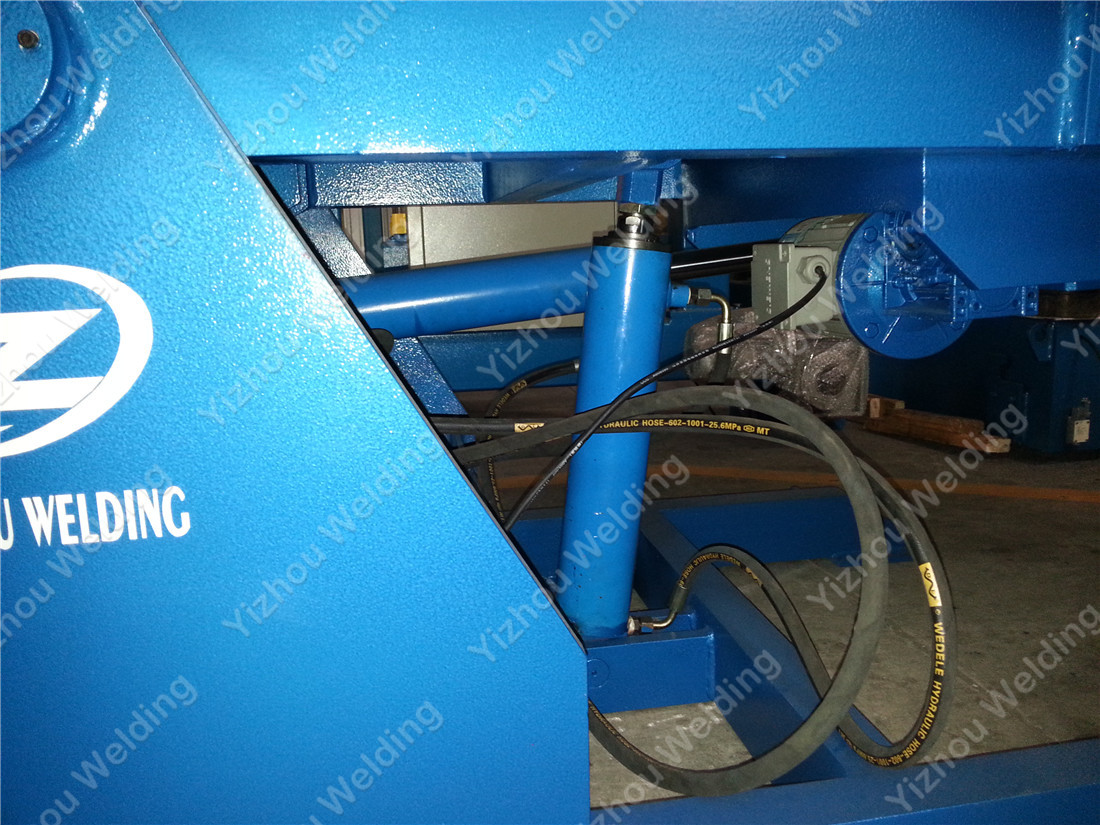

升降方式 | 液压升降 | |||||||
调速方式 | 变频调速 | |||||||
手控盒 | 提供 | |||||||
脚踏开关 | 提供 | |||||||
