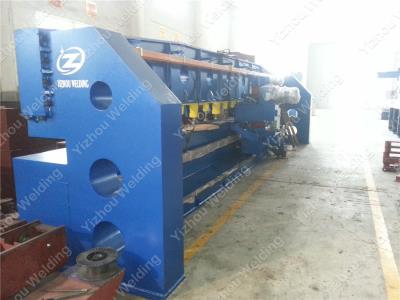

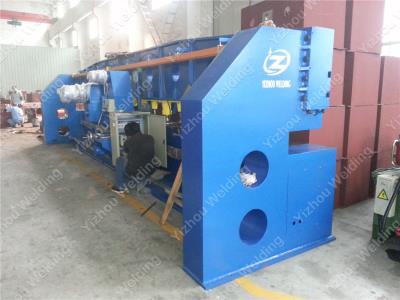

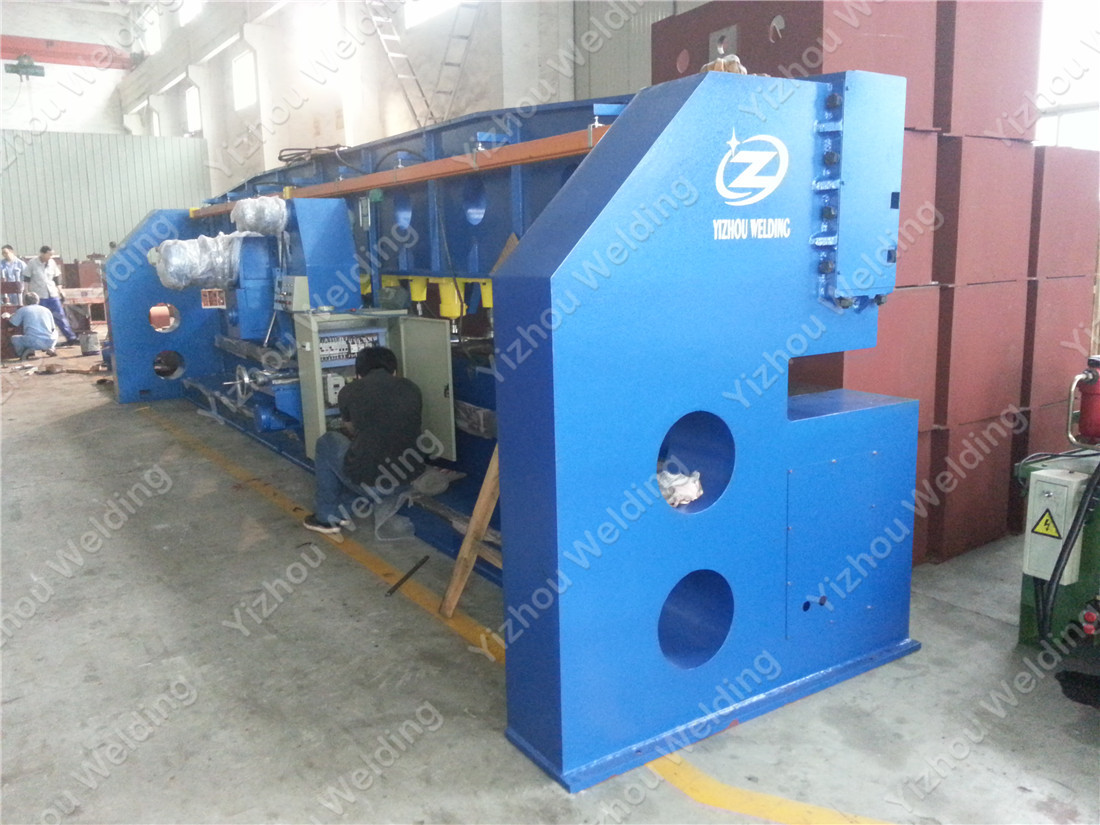

产品名称:铣边机
产品编号:
XBJ-6
XBJ-6
XBJ系列铣边机是推行以铣代刨新工艺的先进高效铣削设备,该产品是在考察国内外同类产品的基础上研制开发而成的国内最先进的同类设备,它广泛应用于压力容器、锅炉、造船、电力、化工及机械等行业的设备制造中,板材焊接前加工直边、斜边及U型坡口,与其他同类产品相比在性能结构上具有以下优点:
1、主体床身为焊接件,焊后经高温回火消除应力处理,避免变形现象。
2、导轨布置为悬挂式与座式结合,比普通悬挂式稳定性大大提高,减少过程中的振动现象。
3、常规的铣边及其导轨为焊与床身上后加工,由于床身必须经过退火处理,因此导轨表面比较软,影响整机使用寿命,而本厂导轨采用优质4 5#钢经锻造及粗刨后再调质处理,然后再进行精加工、淬火及精磨加工后再用螺钉固定于床身上。
4、该机进给机构有二只电机驱动,其中一只为铣削进给电机,采用双速变级调速,速度为0.13-1米/分钟,另一只为快进快退电机,铣完后返程速度能达到3.3米/分钟,大大提高了生产效率。

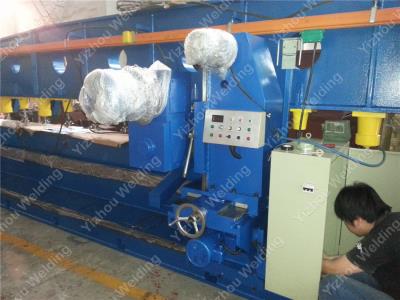

5、该机动力头的铣刀盘采用标准的铣刀盘。
6、该机设有挡料机构,使钢板定位快捷方便,提高工效。
7、该机端梁设有喉口,铣削超长工件时可向一边延伸后继续铣削。
8、该机整机走线一改常规的挂线,而采用安全滑触线,既安全又美观。
型号 | XBJ-6 | XBJ-9 | XBJ-12 | XBJ-15 | XBJ-18 |
一次加工板长 | 6m | 9m | 12m | 15m | 18m |
结构形式 | 固定上压梁式 | ||||
压脚离床身距离 | 80mm | ||||
加工板材厚度 | 6-50mm | ||||
铣削角度 | 0-45° | ||||
动力头型号 | TX-32A/TX-40A | ||||
动力头功率、转速 | 5.5KW/7.5KW, 1440Rpm/min | ||||
铣削头主轴转速 | 125-630Rpm/min | ||||
铣削进给速度 | 0.13-1m/min | ||||
快速进、退速度 | 3.3m/min | ||||
液压系统压力 | 3.5Mpa | ||||
板材托架 | 提供 |
